Przesunięcie fazowe prądu to zjawisko w obwodach elektrycznych, gdzie występuje różnica w czasie między sygnałami prądu i napięcia. Jest kluczowe w analizie obwodów RLC. Przesunięcie fazowe mierzy się w stopniach lub radianach. Dla rezystora wynosi 0°, dla kondensatora -90°, a dla cewki +90°. Ma istotne znaczenie w kontroli mocy, analizie sygnałów i projektowaniu układów elektronicznych.
Obliczanie przesunięcia fazowego opiera się na stosunku reaktancji do oporu. W obwodach RLC używa się wzoru na tangens kąta przesunięcia fazowego. Zrozumienie tego zjawiska pozwala lepiej zarządzać mocą i optymalizować działanie systemów elektrycznych.
Najważniejsze informacje:- Przesunięcie fazowe to różnica czasowa między sygnałami prądu i napięcia
- Występuje w obwodach RLC i ma różne wartości dla rezystora, kondensatora i cewki
- Mierzone w stopniach lub radianach
- Kluczowe w kontroli mocy, analizie sygnałów i projektowaniu elektroniki
- Obliczane na podstawie stosunku reaktancji do oporu
- Pomaga w zarządzaniu mocą i optymalizacji systemów elektrycznych
Czym jest przesunięcie fazowe prądu?
Przesunięcie fazowe prądu to różnica w czasie między sygnałami prądu i napięcia w obwodzie elektrycznym. Zjawisko to określa, o ile jeden sygnał wyprzedza lub opóźnia się względem drugiego.
W obwodach elektrycznych przesunięcie fazowe ma kluczowe znaczenie dla zrozumienia przepływu energii. Wpływa na moc czynną i bierną, efektywność przesyłu energii oraz zachowanie elementów reaktancyjnych. Analiza tego zjawiska jest niezbędna przy projektowaniu i optymalizacji układów elektrycznych.
Kąt przesunięcia fazowego mierzy się w stopniach lub radianach.
Przesunięcie fazowe w różnych elementach obwodu
Rezystor i przesunięcie fazowe
W rezystorze przesunięcie fazowe prądu względem napięcia wynosi 0°. Oznacza to, że prąd i napięcie są w fazie, osiągając maksima i minima jednocześnie.
Taka charakterystyka sprawia, że rezystory nie wprowadzają komplikacji związanych z różnicą faz w obwodzie.

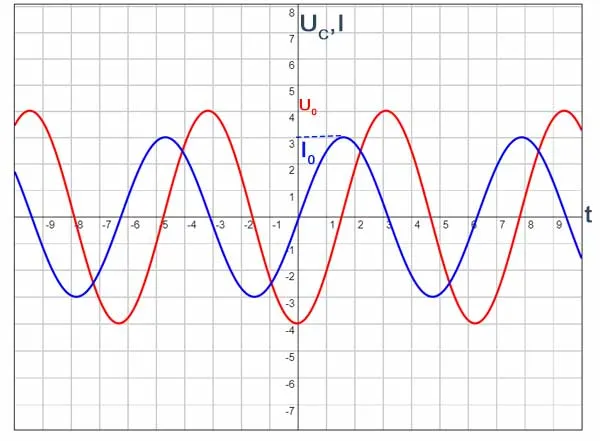

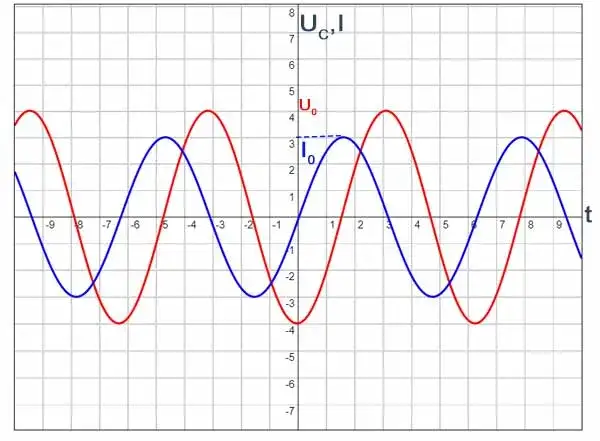

Kondensator i jego wpływ na fazę prądu
Kondensator wprowadza przesunięcie fazowe wynoszące -90°. W praktyce oznacza to, że prąd wyprzedza napięcie o ćwierć okresu.
To zjawisko ma istotny wpływ na obwód. Kondensator gromadzi energię w polu elektrycznym, co prowadzi do okresowego oddawania i pobierania mocy biernej.
Cewka i jej rola w przesunięciu fazowym
W cewce obserwujemy przesunięcie fazowe prądu o +90°. Napięcie wyprzedza prąd, co jest przeciwieństwem sytuacji w kondensatorze.
Cewka magazynuje energię w polu magnetycznym. Jej obecność w obwodzie wpływa na przepływ mocy biernej i może prowadzić do rezonansów z kondensatorami.
Czytaj więcej: Filozofia antyku: filozofowie, dzieła, wpływ
Jak obliczyć przesunięcie fazowe?
Do obliczenia kąta przesunięcia fazowego używamy wzoru na tangens: tan(φ) = (XL - XC) / R.
XL oznacza reaktancję indukcyjną, XC - reaktancję pojemnościową, a R - rezystancję. Wzór ten pozwala określić przesunięcie fazowe w obwodach RLC, uwzględniając wpływ wszystkich elementów.
Przykładowo, dla obwodu z R = 100 Ω, XL = 200 Ω i XC = 50 Ω, kąt przesunięcia fazowego wyniesie około 56,3°.
Zastosowania przesunięcia fazowego w elektrotechnice
- Kontrola przepływu mocy w sieciach energetycznych
- Korekcja współczynnika mocy w instalacjach przemysłowych
- Filtracja sygnałów w układach elektronicznych
- Synchronizacja urządzeń w systemach telekomunikacyjnych
- Analiza jakości energii elektrycznej

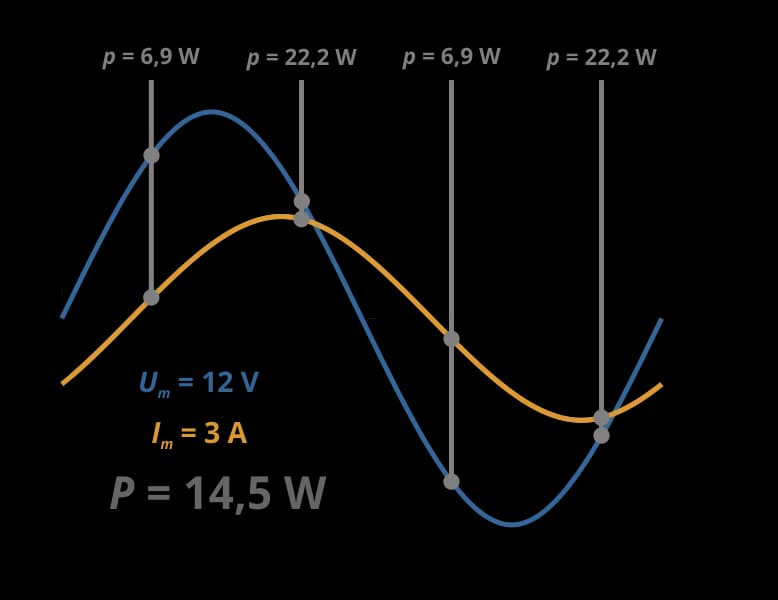

Jak przesunięcie fazowe wpływa na moc w obwodach?
Przesunięcie fazowe bezpośrednio wpływa na moc czynną i bierną w obwodzie. Im większe przesunięcie, tym mniejsza moc czynna i większa moc bierna. Przy przesunięciu 90° cała moc staje się mocą bierną.
Współczynnik mocy (cos φ) określa stosunek mocy czynnej do pozornej. Idealny cos φ wynosi 1, co odpowiada zerowemu przesunięciu fazowemu.
Optymalizacja przesunięcia fazowego pozwala zwiększyć efektywność energetyczną. Dąży się do minimalizacji mocy biernej, co redukuje straty i koszty przesyłu energii.
Metody pomiaru przesunięcia fazowego
Oscyloskop jako narzędzie pomiarowe
Oscyloskop wizualizuje przebiegi napięcia i prądu w czasie rzeczywistym. Umożliwia to bezpośrednią obserwację różnicy faz między sygnałami.
Pomiar kąta przesunięcia fazowego oscyloskopem polega na porównaniu pozycji szczytów obu sygnałów. Odczytuje się różnicę czasu między nimi i przelicza na stopnie, znając okres sygnału. Nowoczesne oscyloskopy często oferują automatyczny pomiar fazy.
Inne metody pomiaru
- Watomierz trójfazowy - mierzy moc czynną i bierną, umożliwiając obliczenie kąta przesunięcia
- Fazomierz - dedykowane urządzenie do bezpośredniego pomiaru różnicy faz
- Analiza FFT - cyfrowa metoda badania składowych częstotliwościowych sygnału
Rola przesunięcia fazowego w projektowaniu elektronicznym
Przesunięcie fazowe jest kluczowe w synchronizacji sygnałów cyfrowych. Pozwala na precyzyjne sterowanie momentem próbkowania danych w układach komunikacyjnych.
Właściwe zarządzanie fazą wpływa na stabilność układów. Nieodpowiednie przesunięcia mogą prowadzić do oscylacji i niestabilności w systemach sprzężenia zwrotnego.
Optymalizacja przesunięcia fazowego umożliwia poprawę wydajności urządzeń. Dotyczy to zwłaszcza układów mocy, gdzie minimalizacja przesunięcia przekłada się na wyższą sprawność energetyczną.
- Stosuj kompensację fazową w krytycznych ścieżkach sygnałowych
- Używaj elementów o małych tolerancjach dla precyzyjnej kontroli fazy
- Implementuj cyfrowe metody korekcji fazy w zaawansowanych układach
- Regularnie monitoruj przesunięcie fazowe w kluczowych punktach układu
| Element | Wartość przesunięcia | Wpływ na obwód | Zastosowania |
|---|---|---|---|
| Rezystor | 0° | Brak przesunięcia | Kontrola prądu, podział napięcia |
| Kondensator | -90° | Wyprzedzanie prądu | Filtracja, sprzęganie AC |
| Cewka | +90° | Opóźnianie prądu | Filtracja, magazynowanie energii |
Kluczowa rola przesunięcia fazowego w elektrotechnice i elektronice
Przesunięcie fazowe prądu to fundamentalne zjawisko w obwodach elektrycznych, które ma ogromny wpływ na ich działanie i efektywność. Zrozumienie tego konceptu jest niezbędne dla inżynierów i projektantów, którzy dążą do optymalizacji systemów energetycznych i elektronicznych.
Od prostych elementów obwodu, takich jak rezystory, kondensatory i cewki, po złożone systemy energetyczne - analiza przesunięcia fazowego pozwala na lepsze zarządzanie mocą, redukcję strat energii i zwiększenie wydajności urządzeń. Prawidłowe obliczanie i pomiar kąta przesunięcia fazowego umożliwia precyzyjne projektowanie i diagnostykę obwodów.
Zastosowania przesunięcia fazowego są wszechstronne - od kontroli przepływu mocy w sieciach energetycznych po synchronizację sygnałów w telekomunikacji. Świadomość wpływu tego zjawiska na moc czynną i bierną pozwala na optymalizację efektywności energetycznej w skali mikro i makro. Dla projektantów elektroniki, umiejętność manipulacji przesunięciem fazowym otwiera drzwi do tworzenia stabilnych i wydajnych układów.
