Filtry dolnoprzepustowe to kluczowe urządzenia w przetwarzaniu sygnałów. Przepuszczają niskie częstotliwości, tłumiąc wysokie. Działają na zasadzie eliminacji nagłych zmian w sygnale. To ważne narzędzia w audio, telekomunikacji i systemach kontrolnych. Występują w różnych typach, od prostych jednobiegunowych po zaawansowane czterobiegunowe. Mają szerokie zastosowanie, ale mogą też wprowadzać zniekształcenia.
Najważniejsze informacje:- Przepuszczają niskie częstotliwości, tłumią wysokie
- Kluczowe w przetwarzaniu sygnałów
- Występują w różnych typach (jednobiegunowe, dwubiegunowe, czterobiegunowe)
- Szeroko stosowane w audio, telekomunikacji i systemach kontrolnych
- Mogą wprowadzać zniekształcenia i opóźnienia grupowe
Czym są filtry dolnoprzepustowe?
Filtry dolnoprzepustowe to kluczowe urządzenia w przetwarzaniu sygnałów, które przepuszczają niskie częstotliwości, jednocześnie tłumiąc wysokie. Działają na zasadzie eliminacji nagłych zmian w sygnale, co pozwala uzyskać gładszą charakterystykę.
Ich podstawowa zasada opiera się na magazynowaniu energii i stopniowym jej odświeżaniu. To powoduje, że sygnały o niskich częstotliwościach przechodzą przez filtr niemal bez zmian, podczas gdy te o wysokich częstotliwościach są skutecznie tłumione. Częstotliwość odcięcia stanowi granicę między przepuszczanymi a tłumionymi sygnałami.
W inżynierii dźwięku filtry dolnoprzepustowe odgrywają kluczową rolę. Umożliwiają precyzyjne kształtowanie brzmienia, eliminację niepożądanych szumów i efektywne miksowanie niskich tonów.
Jak działają filtry dolnoprzepustowe?

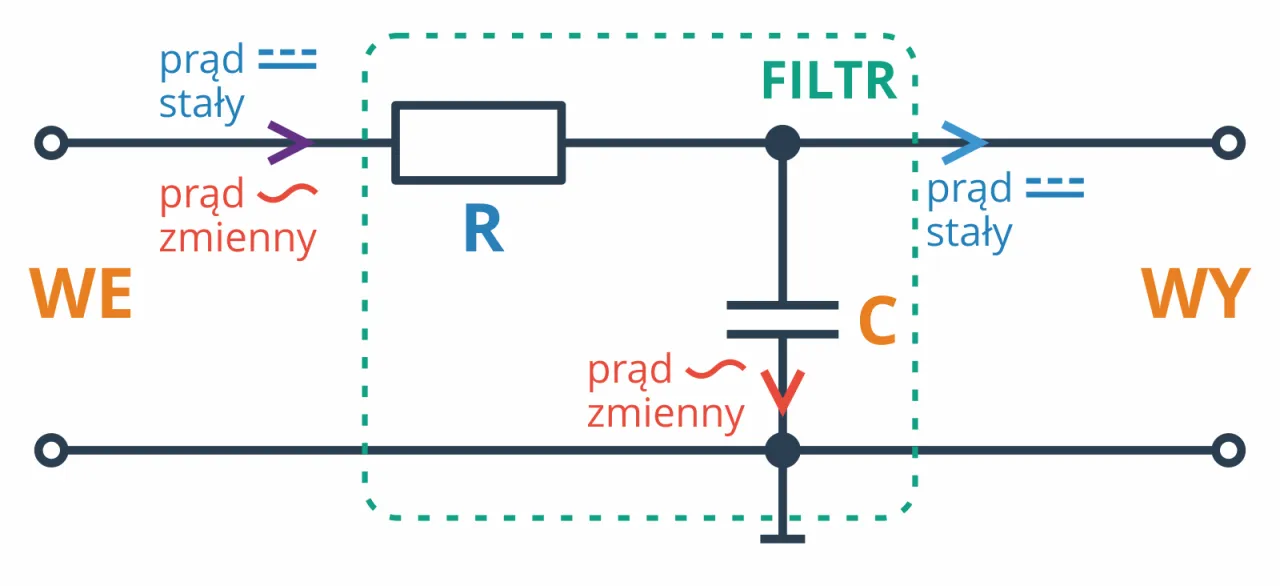

Filtry dolnoprzepustowe wykorzystują zjawisko impedancji zależnej od częstotliwości. W najprostszym przypadku, filtr składa się z rezystora i kondensatora (obwód RC). Dla niskich częstotliwości, kondensator zachowuje się jak rozwarcie, przepuszczając sygnał. Przy wysokich częstotliwościach, kondensator działa jak zwarcie, kierując sygnał do masy.

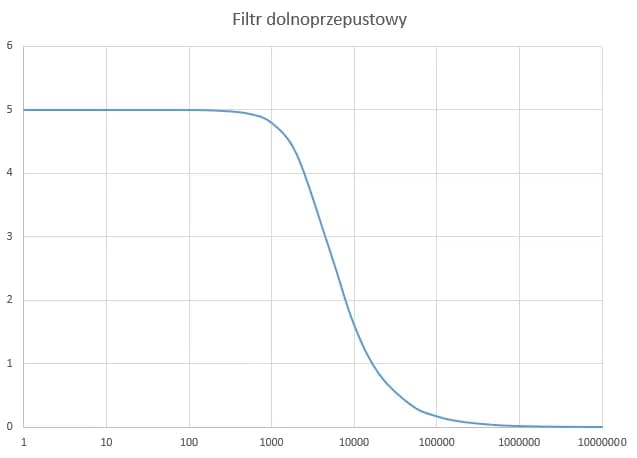

Częstotliwość odcięcia to punkt, w którym sygnał jest tłumiony o 3 dB względem pasma przepustowego. To kluczowy parametr określający granicę między przepuszczanymi a tłumionymi częstotliwościami.
Wpływ na sygnał wejściowy jest znaczący. Niskie częstotliwości przechodzą niemal bez zmian. Wysokie częstotliwości są stopniowo tłumione. Sygnał wyjściowy jest więc "wygładzony", pozbawiony gwałtownych zmian charakterystycznych dla wysokich częstotliwości.
Czytaj więcej: Muzyka: Znaki chromatyczne, bemol w muzyce
Rodzaje filtrów dolnoprzepustowych
Filtry jednobiegunowe
Filtry jednobiegunowe to najprostsze filtry dolnoprzepustowe. Charakteryzują się łagodnym tłumieniem wynoszącym 6 dB na oktawę. Świetnie sprawdzają się w sytuacjach, gdzie potrzebne jest delikatne kształtowanie brzmienia bez drastycznych zmian w charakterystyce sygnału.
Filtry dwubiegunowe
Filtry dwubiegunowe oferują bardziej strome tłumienie, sięgające 12 dB na oktawę. Ta charakterystyka pozwala na efektywniejsze usuwanie wysokich częstotliwości. Znajdują zastosowanie w bardziej wymagających scenariuszach, gdzie potrzebna jest precyzyjniejsza kontrola nad pasmem.
Filtry czterobiegunowe
Filtry czterobiegunowe to zaawansowane filtry dolnoprzepustowe o tłumieniu 24 dB na oktawę. Zapewniają bardzo ostre cięcie wysokich częstotliwości. Są niezastąpione w profesjonalnych zastosowaniach, gdzie kluczowa jest precyzyjna separacja pasm częstotliwości.
Kluczowe parametry filtrów dolnoprzepustowych
- Częstotliwość odcięcia: Określa punkt, od którego sygnał zaczyna być tłumiony.
- Nachylenie zbocza: Wskazuje, jak szybko sygnał jest tłumiony powyżej częstotliwości odcięcia.
- Tłumienie w paśmie zaporowym: Określa, o ile decybeli sygnał jest osłabiany w paśmie zaporowym.
- Współczynnik dobroci (Q): Wpływa na kształt charakterystyki w okolicy częstotliwości odcięcia.
- Opóźnienie grupowe: Wskazuje na równomierność opóźnienia różnych składowych częstotliwościowych sygnału.
Zastosowania filtrów dolnoprzepustowych w inżynierii dźwięku
Filtry dolnoprzepustowe są wszechobecne w inżynierii dźwięku. Ich zastosowania obejmują zarówno podstawowe operacje na sygnale, jak i zaawansowane techniki produkcji muzycznej.
Eliminacja szumów wysokoczęstotliwościowych
W procesie eliminacji szumów, filtry dolnoprzepustowe odcinają niepożądane wysokie częstotliwości. Pozwala to na oczyszczenie sygnału z szumów elektromagnetycznych czy szumu tła. Efektem jest czystszy, bardziej zrozumiały dźwięk, szczególnie istotny w nagraniach mowy czy delikatnych instrumentów.
Kształtowanie brzmienia instrumentów basowych
Przy kształtowaniu brzmienia basu, filtry dolnoprzepustowe pomagają skupić energię w niskim paśmie. Technika ta polega na odcięciu niepotrzebnych wysokich harmonicznych. W efekcie uzyskujemy pełniejsze, bardziej skoncentrowane brzmienie basu, które nie konkuruje z innymi elementami miksu.
Crossovery w systemach nagłośnieniowych
W systemach nagłośnieniowych, filtry dolnoprzepustowe są kluczowym elementem crossoverów. Dzielą pasmo audio na zakresy odpowiednie dla poszczególnych głośników. Niskotonowe otrzymują tylko niskie częstotliwości, co zapobiega zniekształceniom i poprawia efektywność systemu.
Filtry dolnoprzepustowe w innych dziedzinach
| Dziedzina | Zastosowanie | Korzyści |
| Telekomunikacja | Redukcja szumów w sygnałach | Poprawa jakości transmisji |
| Medycyna | Filtracja sygnałów EKG | Dokładniejsza diagnostyka |
| Robotyka | Stabilizacja odczytów z czujników | Precyzyjniejsze sterowanie |
| Fotografia cyfrowa | Redukcja szumów w obrazach | Wyższa jakość zdjęć |
Zalety stosowania filtrów dolnoprzepustowych
- Redukcja szumów: Efektywne usuwanie niepożądanych wysokich częstotliwości.
- Poprawa czytelności sygnału: Ułatwia analizę i przetwarzanie danych.
- Ochrona sprzętu: Zapobiega uszkodzeniom urządzeń przez wysokie częstotliwości.
- Oszczędność pasma: Umożliwia efektywniejsze wykorzystanie dostępnego pasma.
- Elastyczność: Możliwość dostosowania parametrów do konkretnych potrzeb.
Wyzwania i ograniczenia filtrów dolnoprzepustowych
Jednym z głównych wyzwań jest zjawisko przesunięcia fazowego. Filtry dolnoprzepustowe mogą wprowadzać opóźnienia, szczególnie widoczne przy przetwarzaniu złożonych sygnałów.
Innym problemem jest potencjalna utrata istotnych informacji. Zbyt agresywne filtrowanie może prowadzić do eliminacji ważnych składowych sygnału, co jest szczególnie krytyczne w zastosowaniach medycznych czy naukowych.
Wyzwaniem jest też dobór odpowiednich parametrów. Niewłaściwie skonfigurowany filtr może prowadzić do zniekształceń lub nieefektywnego działania.
Aby radzić sobie z tymi ograniczeniami, stosuje się zaawansowane techniki projektowania filtrów. Wykorzystuje się filtry o liniowej fazie, adaptacyjne algorytmy filtracji, czy kombinacje różnych typów filtrów. Kluczowe jest też dokładne zrozumienie charakterystyki przetwarzanego sygnału i celu filtracji.
- Określ dokładnie częstotliwość odcięcia na podstawie analizy sygnału.
- Rozważ wymagane nachylenie zbocza – im bardziej strome, tym ostrzejsze cięcie.
- Weź pod uwagę opóźnienie grupowe, szczególnie w aplikacjach czasu rzeczywistego.
- Przetestuj różne typy filtrów na rzeczywistych danych przed ostatecznym wyborem.
Przyszłość filtrów dolnoprzepustowych w inżynierii dźwięku
Przyszłość filtrów dolnoprzepustowych w inżynierii dźwięku zapowiada się fascynująco. Rozwój sztucznej inteligencji umożliwia tworzenie adaptacyjnych filtrów, które dostosowują się do dynamicznie zmieniających się warunków. Jednocześnie, postęp w dziedzinie obliczeń kwantowych może prowadzić do powstania ultraszybkich filtrów o niespotykanej dotąd precyzji.
Potencjalne nowe zastosowania obejmują zaawansowane systemy redukcji hałasu w środowiskach miejskich czy inteligentne filtry w implantach słuchowych. Możliwe jest też wykorzystanie filtrów dolnoprzepustowych w zaawansowanych interfejsach mózg-komputer, gdzie precyzyjne przetwarzanie sygnałów neuronowych jest kluczowe.
Filtry dolnoprzepustowe: kluczowe narzędzie w kształtowaniu dźwięku i nie tylko
Filtry dolnoprzepustowe to fundamentalne elementy w świecie inżynierii dźwięku i przetwarzania sygnałów. Ich zdolność do przepuszczania niskich częstotliwości przy jednoczesnym tłumieniu wysokich czyni je niezbędnymi w wielu dziedzinach, od produkcji muzycznej po zaawansowane systemy telekomunikacyjne.
Różnorodność typów filtrów - od prostych jednobiegunowych po zaawansowane czterobiegunowe - pozwala na precyzyjne dostosowanie do konkretnych potrzeb. Kluczowe parametry, takie jak częstotliwość odcięcia czy nachylenie zbocza, umożliwiają inżynierom i producentom dźwięku osiąganie pożądanych efektów, czy to w eliminacji szumów, kształtowaniu brzmienia instrumentów basowych, czy w systemach nagłośnieniowych.
Choć filtry dolnoprzepustowe niosą ze sobą pewne wyzwania, takie jak przesunięcia fazowe czy potencjalna utrata istotnych informacji, ich zalety znacznie przewyższają ograniczenia. Rozwój technologii, w tym sztucznej inteligencji i obliczeń kwantowych, otwiera nowe możliwości dla tych niezastąpionych narzędzi, obiecując jeszcze większą precyzję i adaptacyjność w przyszłości.
